Установка шлагбаумов

Установка шлагбаумов

Установка шлагбаумов таких крупных производителей автоматики с европейской/мировой известностью, как Nice S.p.A., Life Home Integration S.r.l. и O&O S.r.l. (см. здесь и этот материал) жестко формализована, осуществляется по установленным разработчиком инструкциям и, безусловно, национальным российским нормативно-правовым актам в части электробезопасности (ПУЭ-7, ГОСТ Р МЭК 61140-2000 «Защита от поражения электрическим током. Общие положения по электробезопасности, обеспечиваемой электрооборудованием и электроустановками», ГОСТ 12.1.038-82 «Электробезопасность. Предельно допустимые значения напряжений прикосновения и токов», ГОСТ 12.1.030-81 «Электробезопасность. Защитное заземление. Зануление»), пожарной безопасности (СНиП 21-01-97 «Пожарная безопасность зданий и сооружений» и глава 4-я ПУЭ-7), а также норм и требований технических регламентов (№ 384-ФЗ «Технический регламент о безопасности зданий и сооружений», № 753-ФЗ «Технический регламент о безопасности машин и оборудования», № 123-ФЗ «Технический регламент о требованиях пожарной безопасности»).

Производители автоматики комплектуют свои шлагбаумы необходимыми для качественного монтажа тумб опорными пластинами и крепежными элементами, дают принципиальные схемы электрической разводки силовых и слаботочных линий, указывают минимально допустимое сечение и оптимальный тип кабелей, обеспечивающих связь устройств шлагбаума между собой, с линией электроснабжения, операторским пунктом, интеллектуальными системами контроля и управления (в определенных моделях). Кроме того, фотоэлементы, сигнальные/осветительные приборы, ленты/кабеля проблесковых маячков и т.д. имеют четко обозначенные места для простой инсталляции, блоки управления шлагбаумов – удобный доступ и предустановленое программное обеспечение и поэтому установка шлагбаумов происходит в предельно сжатые сроки, хотя и требует привлечения специалистов по строительным работам, электриков с правом доступа к сетям напряжением 380 вольт и специалистов по настройке электроники (при необходимости) для интеграции управления шлагбаумом в системы контроля и управления, используемые на конкретном объекте.

К условно сложным относят установку шлагбаумов с интеграцией в сети Ethernet и Интернет, в том числе по стандарту GSM, аккумуляторными батареями и солнечными панелями типа модели X-Bar Nice S.p.A., работающей с интеллектуальными системами контроля и управления Nice Opera и системой использования солнечной энергии для автономной или комбинированной работы Solemyo.

Установка шлагбаумов

Рис. Притнципиальная схема устанговки шлагбаумов X-Bar Nice S.p.A., где

Установка шлагбаумов

Вместе с тем, предустановленное и поставляемое в комплекте программное обеспечение позволяет профильному специалисту без особых проблем согласовать работу блока управления X-Bar с другими подсистемами и панелью управления Nice Opera, а функция самодиагностики системы – быстро определить возможные допущенные ошибки при установке шлагбаума.

Установка шлагбаумов разных серий различных производителей различается в деталях по способам и методам настроек, но принципиальный регламент работ можно понять по установке шлагбаумов Up&Down компании O&O S.r.l..

Установка шлагбаумов Up&Down компании O&O S.r.l..

Установка шлагбаумов

Рис. Габаритные размеры (слева) и схема установки шлагбаумов Up&Down компании O&O S.r.l. (справа), где:

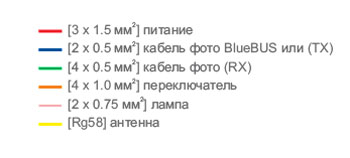

1 – силовая однофазная сеть с двужильным кабелем сечением 1.5 мм?;
2 – силовая проводка фотоэлементов с двужильным кабелем сечением 0.5 мм?;
3 – сигнальная проводка фотоэлементов с четырехжильным кабелем сечением 0.5 мм?;
4 – питание проблесковых огней (двужильный кабель сечением 0.5 мм?);
5 – слаботочная линия селекторных переключателей режима работы с трехжильным кабелем сечением 0.5 мм?;
6 – слаботочная линия ресивера-приемника сигналов с четырехжильным кабелем сечением 0.5 мм? и кабелем радиоантенны RG58;
7 – магнитная петля.

Установка шлагбаумов Up&Down начинается с подготовки фундамента с цоколем для тумбы, который выполняется на глубину от 0.4 м в зависимости от плотности грунта и уровня грунтовых вод, а также прокладки подземных участков силовых и сигнальных линий. В цоколь фундамента тумбы закладывают защитную гофрированную оболочку для подвода силовых и сигнальных проводов и крепят опорную плиту на анкерных болтах, поставляемую производителем вместе с шлагбаумом.

Установка шлагбаумов

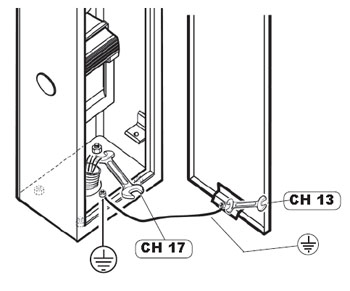

Изначально монтируют тумбу шлагбаума без стрелы и выполняют защитное заземление.

Установка шлагбаумов

Положение тумбы относительно проезда регулируют с помощью люфтов крепежных элементов.

Установка шлагбаумов

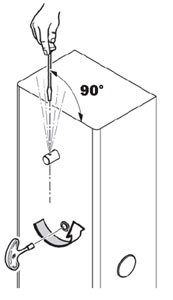

С помощью специального ключа разблокируют вал приводного механизма подъема/опускания стрелы и выставляют его перпендикулярно к плоскости поверхности тумбы шлагбаума.

Установка шлагбаумов

Устанавливают рычаг выключателя максимального подъема в зависимости от левого или правого положения стрелы относительно тумбы (рисунки слева и справа соответственно)

Установка шлагбаумов

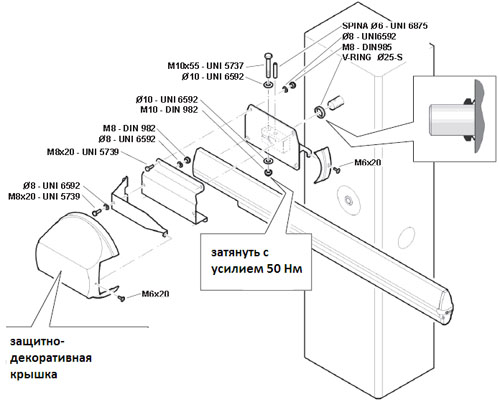

Устанавливают стрелу, собирая последовательно все элементы сборки.

Установка шлагбаумов

С помощью шпилек-винтов регулируют положение стрелы по горизонтали и вертикали.

Установка шлагбаумов

Собирают балластный пружинный механизм, выполняющий роль противовеса для левого или правого положения стрелы относительно тумбы шлагбаума (на рис. ниже слева и справа соответственно).

Установка шлагбаумов

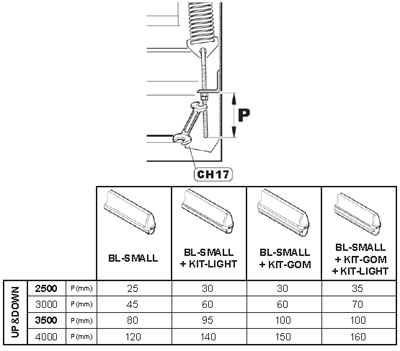

Регулируют натяжение пружины в зависимости от комплектации и длины стрелы.

Установка шлагбаумов

Фиксируют вал стрелы в тумбе ключом, поворачивая ключ на 90 градусов по часовой стрелке.

Установка шлагбаумов

Выполняют настройку блока управления с помощью установленного программного обеспечения.

Компания «БиКомс Холдинг» является дилером производителя автоматики и систем контроля и управления итальянской компании NICE S.p.A., а также работает по прямым договорам с итальянскими производителями автоматических шлагбаумов Life Home Integration S.r.l. и O&O S.r.l.. Компания «БиКомс Холдинг», как реализует автоматические шлагбаумы этих производителей, так и выполняет установку шлагбаумов «под ключ» со всеми необходимыми настройками и возможностью сервисного обслуживания в гарантийный и пост гарантийный эксплуатационный период.
