Остекление полотна промышленных секционных ворот смотровыми окнами разной формы, размеров и дизайна.
Для остекления могут быть использованы различные типы окон, но с ограничениями, определяемыми габаритами полотна промышленных секционных ворот.
| Ширина
проема LDB, мм | Схема окна | Максимально
возможное количество окон | Ширина
врезки окна В1, мм | Высота
врезки окна Н1, мм |
| от 1890
до 2720 |  | 2
| 588
| 180
|
| от 2725
до 3560 | 3 | |||
| от 3565
до 4395 | 4 | |||
| от 4400
до 5235 | 5 | |||
| от 5240
до 6075 | 6 | |||
| от 6080
до 6910 | 7 | |||
| от 6915
до 7000 | 8 | |||
| от 1930
до 2785 |  | 2 | 610
| 302
|
| от 2790
до 3645 | 3 | |||
| от 3650
до 4505 | 4 | |||
| от 4510
до 5365 | 5 | |||
| от 5370
до 6225 | 6 | |||
| от 6230
до 7000 | 7 | |||
| от 1990
до 2870 |  | 2 | 638
| 320
|
| от 2875
до 3760 | 3 | |||
| от 3765
до 4635 | 4 | |||
| от 4640
до 5535 | 5 | |||
| от 5540
до 6425 | 6 | |||
| от 6430
до 7000 | 7 | |||
| от 1620
до 2320 |  | 2 | 455
| 302
|
| от 2325
до 3025 | 3 | |||
| от 3030
до 3730 | 4 | |||
| от 3735
до 4435 | 5 | |||
| от 4440
до 5140 | 6 | |||
| от 5145
до 5845 | 7 | |||
| от 5850
до 6550 | 8 | |||
| от 6555
до 7000 | 9 |

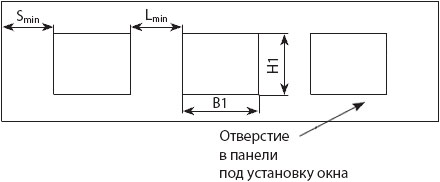

Расстояние между окнами Lminи от врезки окна до края плотнаSmin ограничено 250 мм.

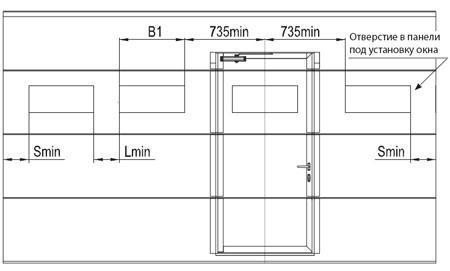

При использовании в полотне промышленных секционных ворот встраиваемой калитки расстояние от центральной оси калитки до врезки окна должно быть не менее 735 мм.
